VS150采空区三维激光扫描仪

MDL VS150采空区三维激光扫描仪

危险采空区测量利器!专门为地下矿山设计！

可安全、精准、快速进行采空区三维测量！

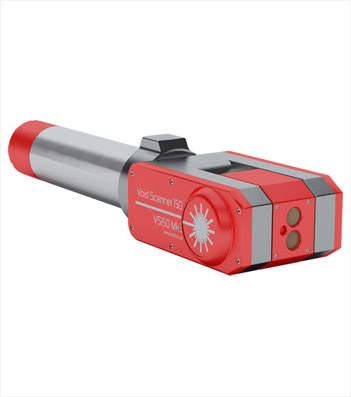

VS150 MK3是英国MDL公司新一代的地下矿山三维激光扫描仪。

VS150 MK3是英国MDL公司专门为矿山采空区探测而生产的新一代三维激光扫描仪，现已成为欧美矿业发达国家探测地下采场和空区的理想选择。扫描仪可以架设在伸缩式、坚固轻便的延长杆上，可以深入到空区内进行探测，也可以架设在三角架上进行探测。

优点

在空区探测时测量人员无须进入空区内部，通过延长杆将扫描头伸入到测量人员难以进入的采空区，实现对危险空区的探测。

配备内置的纵倾和横倾姿态传感器，无论垂直或是水平部署，都能够自动补偿倾斜度。

快速准确地获取“现场”结果，即可在7分钟内完成完成采空区三维数据的精准测量。

实时显示测量的三维点云数据。

运输方便、坚固耐用、操作简单、自动扫描、准确可靠、数据处理方便。

生成的点云数据可导出到相关的3D矿山软件中。

应用领域

◆采场精准验收

采空区的体积计算，核定采矿场产量及为空区回填提供数据支持。

◆采空区分析调查

以采空区三维可视化模型为基础，准确地确定空区三维形态、空间位置和实际边界、计算采空区体积大小、顶板面积，并通过对三维模型的剖切获得采空区剖面等相关信息，从而为采空区充填、残矿回收和空区周边资源开采设计提供了可靠的基础性依据。

◆爆破效率研究

通过对空区的三维情况对比，进行采矿爆破情况分析，可以直观地反应爆破属于超爆或者欠爆。

◆采矿设计和管理支持

空区测量数据可用于做矿山开采设计，减少采矿及回采矿石损失和贫化。提供真三维的矿山数据，包括地下空区位置图、巷道图等空区真三维数据，可直接导入国内的矿山管理软件，用于创建数字矿山，为矿山生产提供直观的数据支持。监测矿柱的变形情况，避免安全事故的发生。

主要技术参数

激光安全等级(FDA/IEC): Class2

精度:5cm

角分辨率:0.022°

距离分辨率:1 cm

测量半径:150m

平均扫描时间:10分钟

水平扫描角度:360°

垂直扫描角度:270°

扫描速度:200点/秒

水平、垂直编码器

光学视角:360°

精度:士0.2°

运行环境

运行温度:-10℃~45℃

防尘、防水等级:IP65

电源、尺寸

电源:12VDC (10.5V DC~17V DC)

尺寸:(宽×高×长):140×119.5×503mm

重量:5.0Kg

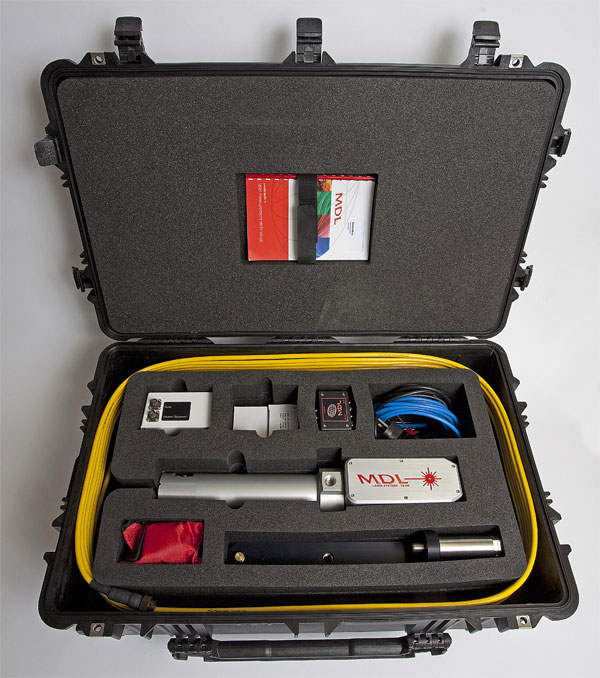

 Void Scanner (VS150) Mk3标准配置

·主机

·控制箱

·13米数据/电源线

·串行数据线(RS422 )

·交流适配器

·适配器线缆

·鳄鱼夹(连接电瓶)

·出厂校验证书

·电池组

·电池充电器

·三脚架固定器

·定位棱镜

·运输箱

·DB9串口转USB口数据线

·用户手册

·VS150控制软件

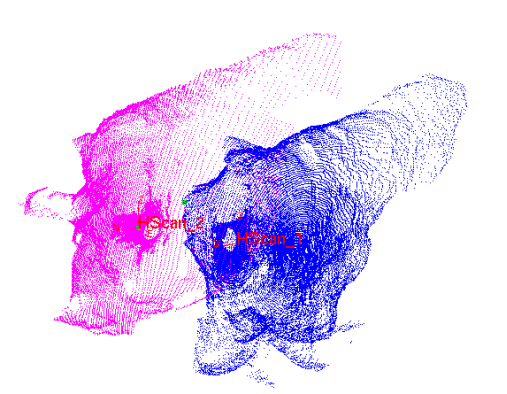

空区原始点云图

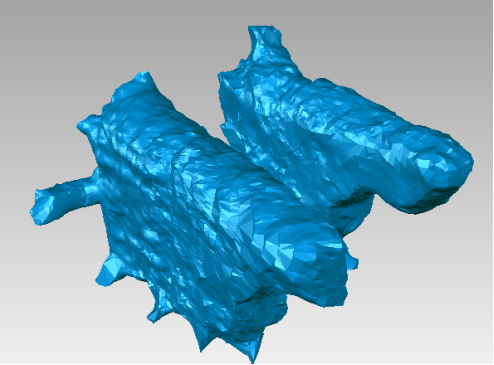

空区三维模型图

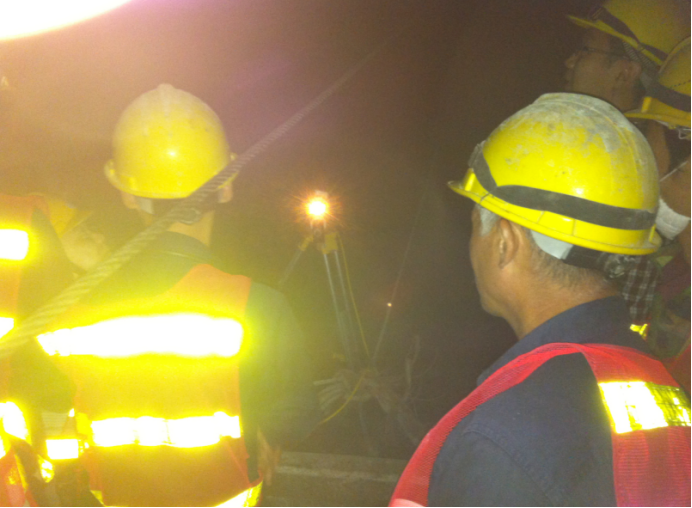

井下现场测量图
