8820长测程三维激光扫描仪

MAPTEK  I-SITE8820超长测程三维激光扫描仪

快速、便捷、精准

长测程激光扫描仪

模块化硬件配置，只为满足您的测量要求

Maptek I-Site 8820 简介

Maptek™ I-Site™ 8820 型激光扫描仪采用了新的传感器技术I-Site 8820 型激光扫描仪可定制的测量解决方案在结合了易用工具的同时，为长测程三维激光扫描仪配备了高像素全景数码相机。与之前的I-Site8810相比，I-Site8820的突出特征是测程增加，并显著的提高了数据采集的速度和精度。I-Site8820的模块化设计可以充分满足现场测量的各种需求。I-Site 8820集成了高分辨率全景数码相机，为岩土工程及地质测绘提供了有力支持。内置测量级后视定向望远镜组件，延续传统测量后视定向的作业流程。 I-Site 8820可以在非必须应用内置相机或后视望远镜的项目中不选配对应组件，从而为您提供恰到好处且灵活的配置选择。I-Site 8820能够快速采集露天矿山及大型堆体的点云数据。快速获取的数据可在导入Maptek I-Site Studio软件后数分钟就输出精准可靠的表面模型和体积量，与之相关的工作无需再长时间等待。直观的控制系统使I-Site 8820扫描仪的架设及操作变得十分轻松。无线连接的平板控制器为您提供扫描参数、点云密度、扫描速率以及站点名称等信息的设置选项，上述选项的设定完全遵循常规测量的作业习惯，令您轻松上手迅速开展工作。

为多站扫描设计的任务列表功能在地质岩土工程领域给您带来极大的效率提升。

一体化技术

I-Site 8820型扫描仪具备所有测量任务所必须的传感器技术。这些传感器部件完全与机身一体化，不但无需安装、拆卸，更有效确保整机各部件均可胜任恶劣的矿山作业环境。高分辨率全景数码相机，长测程的高精度激光测距系统，电动马达望远镜以及红色激光指示器等组件采用同轴同步设计，为您提供步调一致的全方位服务。大地测量级望远镜用于后视定向，在外业一旦设定参数，设站信息将自动记录在数据库之中。系统中更贴心的设置“返回后视位置”按键，为您提供了一项扫描完成检查后视的功能，有效避免因扫描过程中不小心触碰脚架而引入的误差。控制点坐标在被存储的同时与倾斜补偿信息共同为现场采集的点云进行位置定位，点云信息直接被存储为当地坐标系下的坐标值。

工作流程之益处

内置罗盘及GPS部件为快速拼接提供及时的参考位置信息。外业定向只需要两个控制点坐标即可，一是扫描仪架设位置的站点坐标，另一点是望远镜可视范围内的任意一点坐标，在测区范围内实施多站扫描，共用后视可提高效率，确保精度统一。各部分控制均相对独立，可以有效减小错误发生的可能性，从而在采集外业数据时，使您对数据的精度充满信心，这也是提高工作效率的一种体现。这种方式仅适用于Maptek I-Site产品，这是获取扫描数据最快捷、最可靠的一种方法。简便的设站步骤和扫描参数设置，及扫描速度提升的I-Site 8820型扫描仪使得整个扫描过程变得更迅速。最终为您节省了大量的外业时间，并提供了安全作业的保障。

该系统无需太多的测量控制辅助设施即可在现场应用，它的通用性增强了用户对数据可靠性的自信。

为你量身定做的扫描仪

I-Site 8820 模块化选择

I-Site 8820XR-TC

内置全景同步数码相机、望远镜、电子罗盘、 GPS、机身面板控制器、 USB接口I-Site 8820 XR-TC型扫描仪具备全面的功能及装备，适用于每一项测量任务。内置的全景同步数码相机是扫描仪设备应用于岩土工程及位移监测等领域的理想组件。位移监测项目结合Maptek Sentry软件使用效果更加出色。

I-Site 8820XR-T

望远镜、电子罗盘、 GPS、机身面板控制器、 USB接口I-Site 8820 XR-T型扫描仪是习惯传统测量作业流程的用户之理想选择，电动马达驱动的望远镜，可为您在外业完成后视定向工作。

I-Site 8820XR-C

内置全景同步数码相机、电子罗盘、 GPS、机身面板控制器、 USB接口I-Site 8820 XR-C型扫描仪是岩土工程用户的理想选择，只为满足内置相机对岩土工程应用的有力支撑，无需使用后视定向望远镜组件。

I-Site 8820XR

电子罗盘、 GPS、机身面板控制器、 USB接口I-Site 8820 XR型扫描仪主要为常规地形测绘及点云数据获取项目所设计，突出展现了设备配置简捷，应用针对性强等特点。

人体工程学设计

便捷易用是Maptek测量硬件产品的标志性象征。 I-Site 8820型扫描仪具备全面的控制选项，且整机轻便，单手便可提起完成外业工作，适用范围广泛。I-Site 8820的操作非常简单。电动马达驱动确保望远镜的旋转和对焦调整都非常容易实现，为精确照准后视提供有力保障。I-Site 8820型扫描仪标配工业级平板控制器，符合行业应用标准，强捍耐用。

扫描任务可通过电磁感应触摸笔点击平板的屏幕进行设置，仅需要做极少步骤的操作。多项扫描任务可通过设定任务列队来进行管理，以增强作业效率。现场采集的数据完全存储在平板控制器中，大屏幕的控制器实时为您提供数据预览及采集状况评估，避免在回到内业时才发现外业测量成果的缺失，极大减少返工的可能。

数据管理

一旦扫描完成，点云数据必须被转换成有用的信息。通过操作，矿坑模型、矿堆体积、地质产状和位移监测等信息均可被提取以供决策制定所用。Maptek I-Site Studio软件为您提供快速精准的测量数据过滤、处理及分析等功能，并能够灵活输出测量成果。与I-Site8820的结合应用更能体现其测量解决方案的优势所在。数据通过USB存储设备十分轻松地从扫描仪传输到计算机。几分钟的时间内即可把点云数据转换为内容丰富的可用三维模型，充分证明这就是为需要提升工作效率的测量人所设计的。 I-Site Studio软件的数据处理及分析功能力对矿山应用的测量工作流程具有指导和简化作用。准确可靠的成果信息可通多种格式向第三方三维矿业软件或地理信息系统应用软件进行无缝的数据传输，确保数据的兼容性。

I-Site Studio可轻松完成多站扫描数据的拼接。多种自动拼接功能可为您免除大量繁重的手工数据处理麻烦。拼接完成后，只需一键即可生成您所需的地表模型，参考信息在此时导入，即可进行对比结果的输出及基准数据的建立，让您的工作更加轻松高效。如更新矿坑模型，生成准确的台阶坡顶、坡底线，计算矿堆的准确体积值或统计爆破方量等工作内容，均是该系统的强项。地质及岩土工程师更适合选用岩土工程模块中的工具快速提取地质产状信息，生成节理玫瑰图和赤平极射投影图，从而分析岩体稳定性。

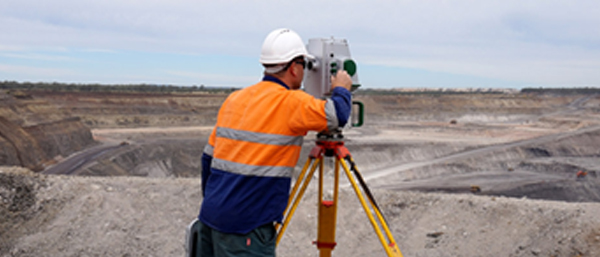

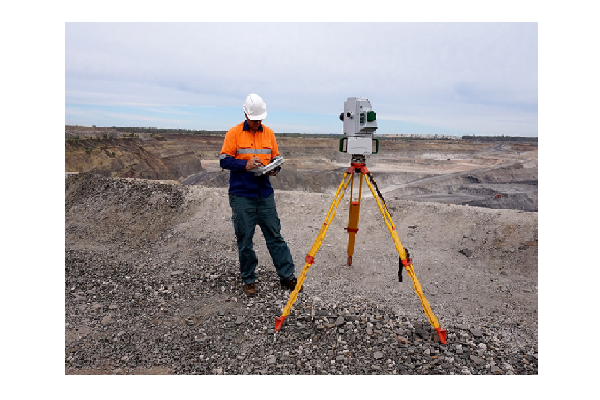

外业实施

I-Site 8820型三维激光扫描仪将为您展示令人惊喜的表现。它稳定、清晰、可靠地为您采集并存储千米级距离的详细数据信息。轻松完成月底统算测量、破顶底线提取、更新矿山模型、计算料堆体积和边坡测绘等任务。
